数控车床CK系列（400/460导轨）

本系列数控车床为经济型轻型数控加工机床，是通过数控系统进行控制的自动化金属加工设备，可进行轻型工件的半精加工及精加工，具有编程简单、结构可靠、操作方便和自动化程度高等特点，适用于车削各种内外圆柱面、圆锥面、圆弧面及其它旋转面，并用于车削各种螺纹，是机加工领域常用的数控加工设备。

施建余 13585010888

龚健峰 13706185509

产品详情

标准配置

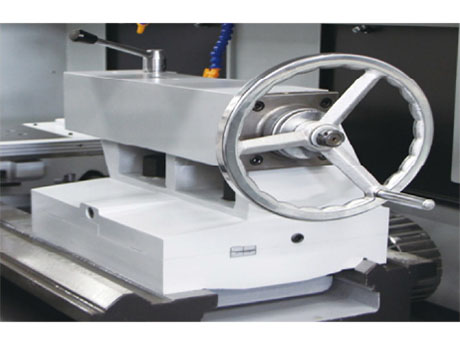

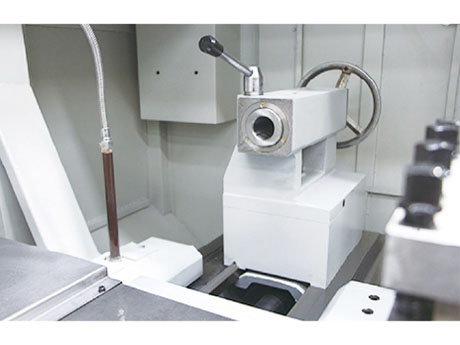

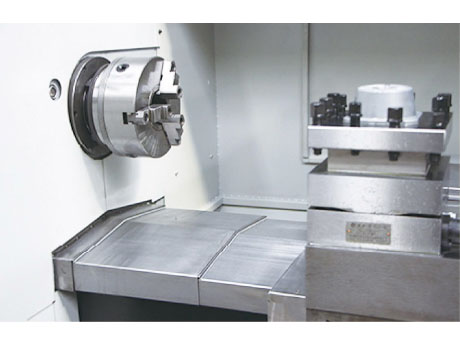

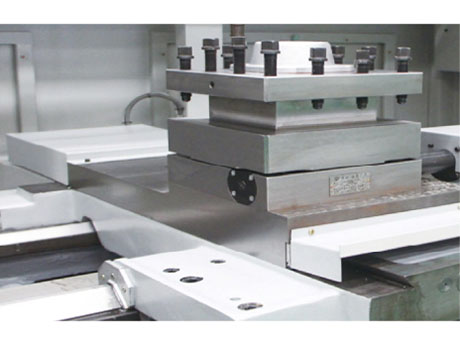

四工位电动刀架、三爪卡盘、手动尾座、自动集中润滑、冷却系统、半封闭防护罩

可选配置

西门子、发那科、广数和凯恩帝等数控系统、卧式或动力刀塔、气动或液压卡盘、液压尾座、全封闭防护罩

用途

产品特点

该型号数控车床采用双山导轨，具有较高的加工稳定性
机床釆用中置丝杠的新型结构，以提高机器的加工精度
机床导轨采用前部全防护结构，以保证丝杠及导轨安全

性能特点

树脂砂工艺铸造整体床身，经时效处理，外形美观、刚性好、精度高
导轨表面经超音频淬火处理，有极高的精度保持性，硬度高、寿命长
采用高品质刮屑板防导轨刮伤，导轨面使用贴塑，耐磨性好、精度高

技术参数

主要技术参数		SPECIFICATION	UNIT	CK6150			CK6156
主要技术参数		SPECIFICATION	UNIT	手动换挡Manual	手动换挡Manual	手动换挡Manual	手动换挡Manual
加工范围 Capacity	床身上最大回转直径	Swing over bed	mm	500	500	500	560
	横滑板上最大回转直径	Swing over cross slide	mm	270	270	270	300
	最大工件长度	Distance between centers	mm	1000/1500/2000/3000	1000/1500/2000/3000	1000/1500/2000/3000	1000/1500
	床身导轨宽度	Guideway width	mm	400	400	400	460
	床身承重范围	Max load capacity	T	1	1	1	2
主轴 Spindle	主轴孔径范围	Spindle bore	mm	82	105	160	82
	主轴孔径锥度	Spindle bore taper	-	Metic φ90/MT5	-	-	Metric φ90/MT5
	主轴鼻端型号	Spindle nose type	-	C8	-	-	C8
	主轴转速级数	Spindle speed steps	-	3档变频/VF.3sleps	3档变频/VF.3sleps	3档变频/VF.3sleps	3档变频VF.3 sleps
	主轴转速范围	spindle speed range	rpm	80-1500	70-1000	70-700	80-1400
	卡盘规格	Chuck	mm	φ250 3-jaw maua	φ325 3-jaw manual	φ400 3-awmanua	φ250 3-jawmanual
刀架 Turret	刀架类型	Turret/tool post	-	4工位电动刀架/ NC turret 4 postion	4工位电动刀架/ NC turret 4 position	4工位电动刀架/ NC turret 4 position	4工位电动刀架/ NC turret 4 postion
刀架 Turret	刀具尺寸	Tool shank size	mm	25×25	25×25	25×25	25×25
进给 Feed	X轴行程	X axis travel	mm	270	270	270	320
	Z轨行程	Z axis travel	mm	750/1250/1750/2750	750/1250/1750/2750	750/1250/1750/2750	750/1250/1750/2750
	X轴快速进给速度	X axis rapid traverse	mm/min	4000	4000	4000	6000
	Z轴快速进给速度	Z axis rapid traverse	mm/min	6000	6000	6000	8000
尾座 Tailstock	尾座套筒直径	Tailstock quill diameter	mm	φ75	075	φ75	675
	尾座套筒锥度	Tailstock quill taper	-	MT5	MT5	MT5	MT5
	尾座套筒行程	Tailstock quill travel	mm	150	150	150	150
电机 Motor	主轴电机	Main spindle motor	kW	7.5	7.5	7.5	7.5
电机 Motor	冷却泵电机	Coolant pump motor	kW	0.25	0.25	0.25	0.25
尺寸 Dimension	宽度W×高度H	Width× Height	mm	1600×1600	1650×1700	1650×1700	1750×1850
尺寸 Dimension	长度L	Length	mm	2700/3200/3700/4700	2700/3200/3700/4950	2700/3200/3700/4950	3000/3500
重量 Weight	机器净重	Net weight	T	2.7/3.0/3.4/4.2	2.7/3.0/3.4/4.2	2.7/3.0/3.4/4.2	3.1/3.4
敬请注意：床身回转直径、床身长度等可根据客户的实际需要进行定制；数控车床可以定制实现C轴分度功能的全伺服主轴直拉结构的车削中心（车铣复合）。 Please note: swing diameter and bed length can customize according to real work demand, machine can choose servo motor direct driving structure turning center with C axis.
